| Основные технические характеристики | |
|---|---|
| Давление процесса | до 0,6 МПа |
| Температура процесса | до +250°С |
| Виды приемки | РМРС, 2Н, 3Н, 4Н (морские и атомные исполнения) |
Срок поставки 3-5 недель
Отправьте запрос — мы ответим в течение 24 часов
Скачать техническое описание PDF
Скачать опросный листНазначение и область применения:
Смотровые фонари (индикаторы потока визуальные) с полусферическим стеклом Т-ФС-Ц-ЭКР для наблюдения и контроля движения жидких и газообразных сред в трубопроводах различных размеров и назначения. Применяются для обнаружения или наличия потока (движения) жидкости или газа в трубопроводе, однако встречаются также для контроля цвета, обнаружения и чистоты жидкости, обнаружения примесей в потоке. В различных вариантах смотровых фонарей положения есть как вертикальные, так и горизонтальные. Стрелка на корпусе индикатора показывает направление движения среды.
Описание модели:

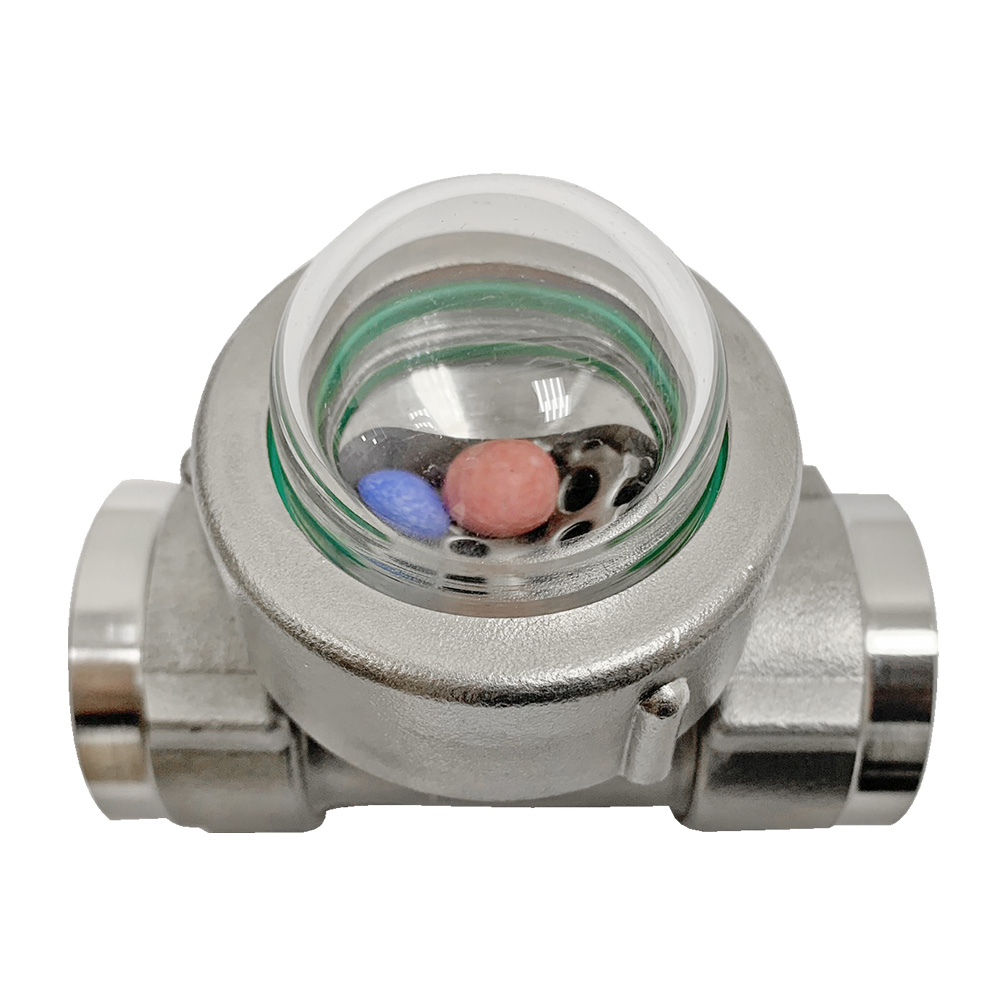

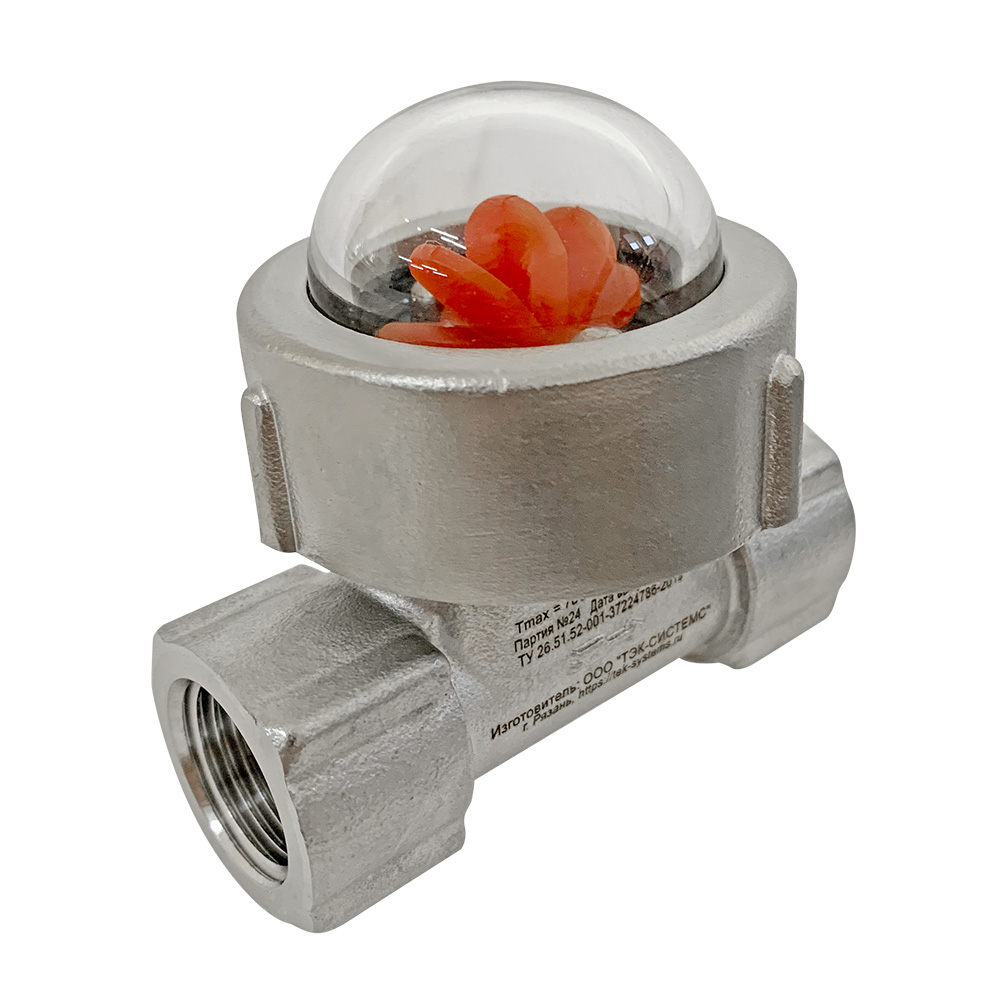

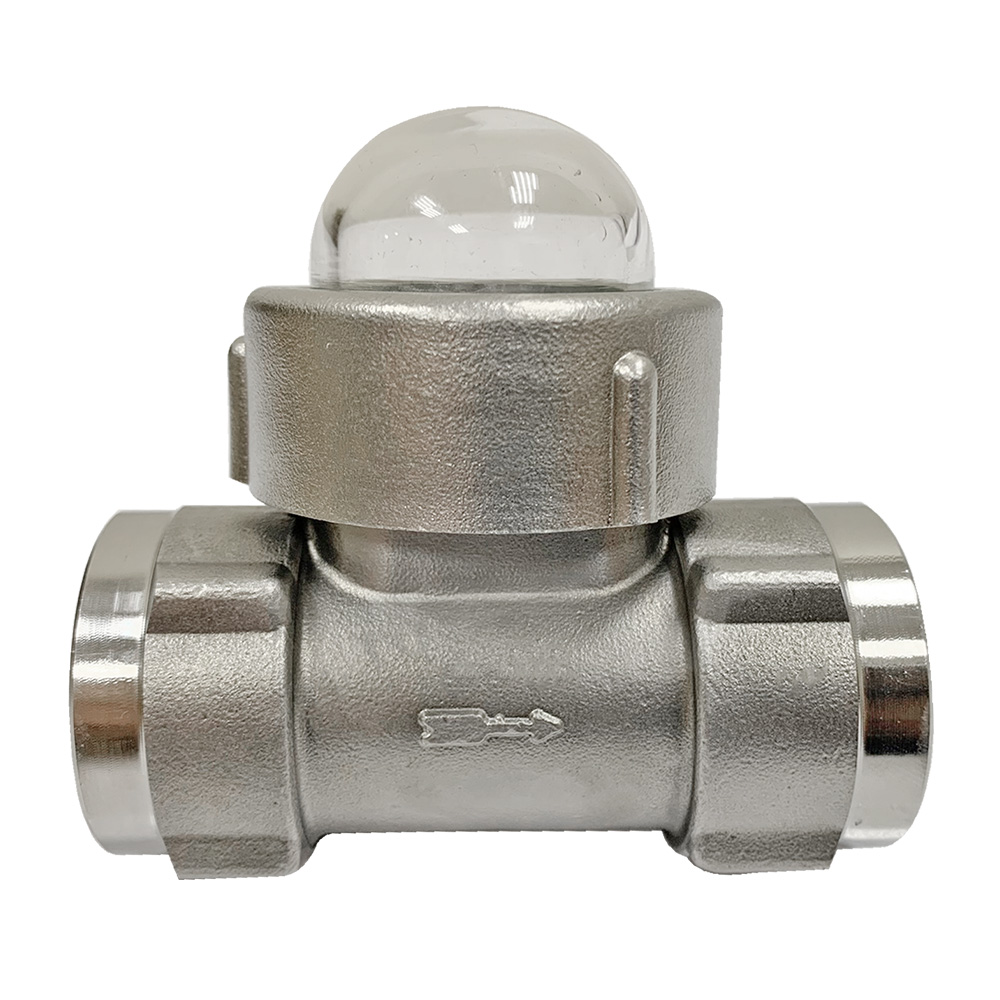

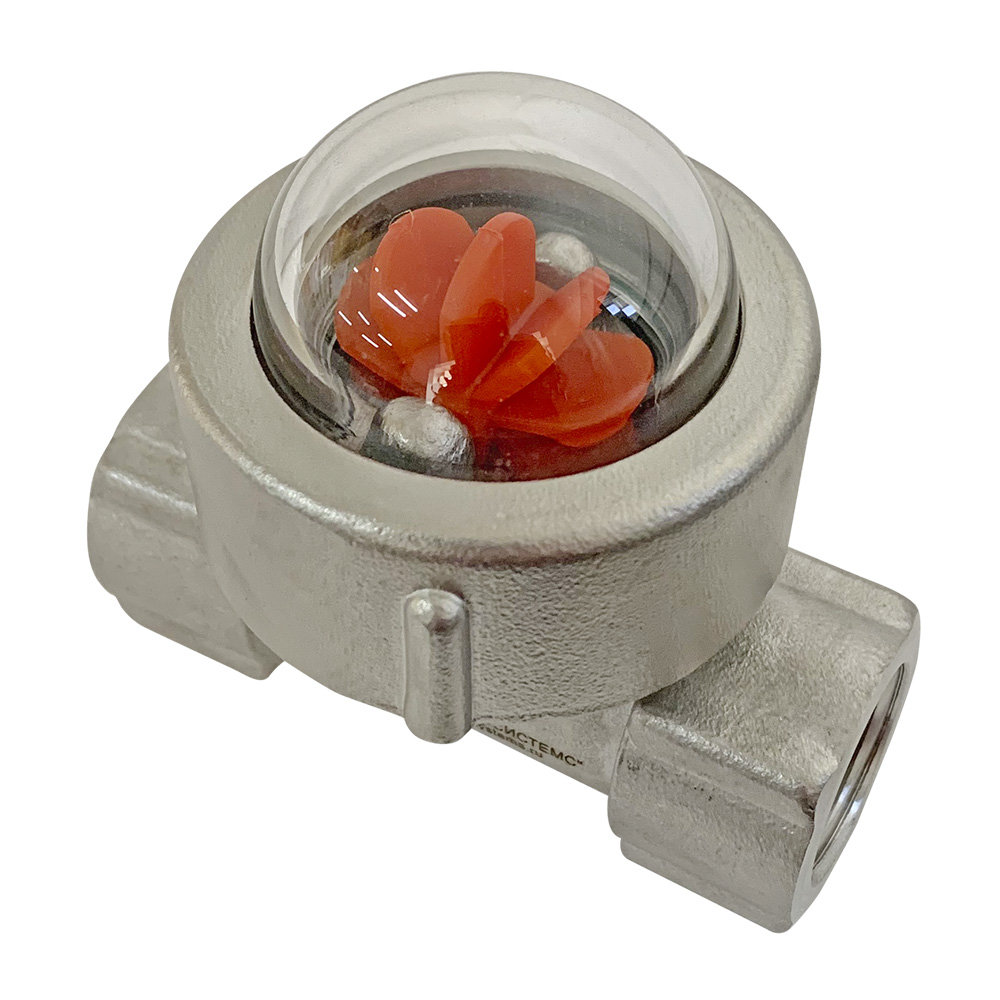

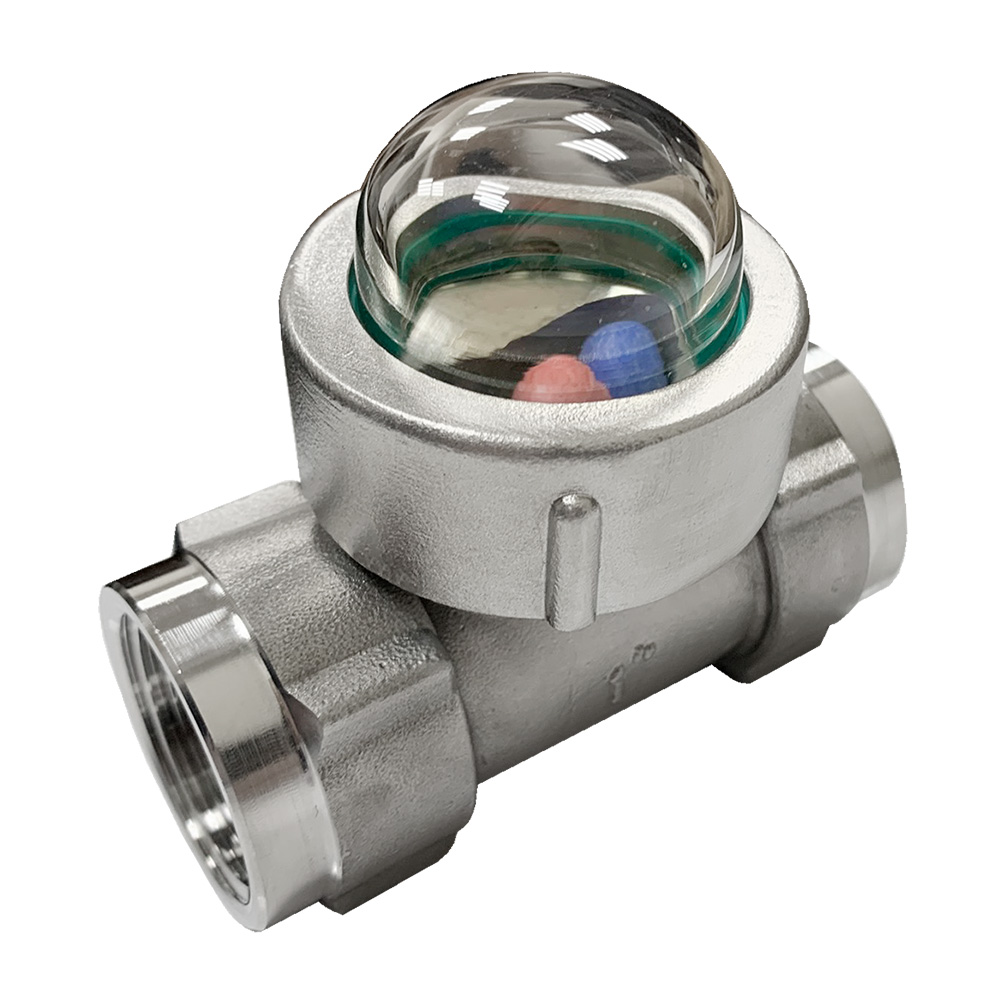

ТЭК-ФС-В – смотровой фонарь резьбового или приварного соединения, оснащенный индикатором с полусферическим стеклом, уплотненным резьбовым соединением. Всегда оснащается турбиной-крыльчаткой (ТЭК-ФС-В-Т) или шариковым индикатором (ТЭК-ФС-В-Ш).Смотровые фонари и индикаторы потока ТЭК-ФС-В изготавливаются необходимого клиентского диаметра. В линейке присутствуют готовые решения для контроля взаимодействия в трубопроводах средних диаметров от 10 до 25 мм.
Смотровые фонари ТЭК-ФС-В рассчитаны на работу с давлением до 0,6 МПа и температурой от -60°С до +250°С (в зависимости от исполнения).
Смотровые фонари применяются везде, где есть трубопроводы и часто встречаются в нефтехимических и нефтеперерабатывающих предприятиях, морских и речных портах и терминалах и т.д.
Габаритные размеры:
| G | DN | L | A | B | C | D | |
|---|---|---|---|---|---|---|---|
| 1/8" | 6 | 70 | 40 | 52 | 24 | 53 |
| 1/4" | 8 | 70 | 40 | 52 | 24 | 53 | |
| 3/8" | 10 | 70 | 40 | 52 | 24 | 53 | |
 | 1/2" | 15 | 76 | 40 | 61 | 29 | 53 |
| 3/4" | 20 | 78 | 40 | 67 | 34 | 54 | |
| 1" | 25 | 78 | 40 | 64 | 40 | 54 |
Технические характеристики:
| Диаметры условного прохода и присоединения к процессу | резьбовое внешняя/внутренняя DN10...DN25; приварное DN10...DN2; иной – по запросу |
| Материал корпуса | углеродистая сталь с антикоррозийным покрытием; AISI 304, 12Х18Н10Т, AISI 316L; латунь; иной – по запросу |
| Материал смотрового стекла | закаленное стекло кварцевое стекло |
| Материал уплотнения | PTFE / графит * |
| Температура рабочей среды | -60…+250°С (уплотнение PTFE) |
| Давление важное привлечение | 0,6 МПа* |
| Материал опциональных крыльчаток или шариков | ПТФЭ (применение до +250°С) |
| Положение в воде | любое |
| Направление потока | в соответствии с указателем-стрелком |
| Возможные дополнительные опции | Ш – шариковый индикатор Т – турбина/крыльчатка |
| Температура окружающей среды | -60...+85°С |
| Код заказа | <a href="/tekhnicheskie-opisaniya-i-kody-zakaza/2023/tek-fs_kz_4.jpg" class="img-inside fancybox" data-fancybox-group="gal"><img width="700" src="/tekhnicheskie-opisaniya-i-kody-zakaza/tek-fs-v_kz.jpg"></a> |
| Технические характеристики | Назначение и область применения (новое):Смотровые фонари (индикаторы потока визуальные) с полусферическим стеклом Т-ФС-Ц-ЭКР для наблюдения и контроля движения жидких и газообразных сред в трубопроводах различных размеров и назначения. Применяются для обнаружения или наличия потока (движения) жидкости или газа в трубопроводе, однако встречаются также для контроля цвета, обнаружения и чистоты жидкости, обнаружения примесей в потоке. В различных вариантах смотровых фонарей положения есть как вертикальные, так и горизонтальные. Стрелка на корпусе индикатора показывает направление движения среды. |
