Основные технические характеристики |
|
|---|---|
|
|
| Давление процесса | 1,6; 2,5; 4,0; 6,3; 10; 16; 25; 35 МПа |
| Температура процесса |
• от -60 до + 160°С • от -100 до +250°С • от -200 до +450°С |
| Выходной сигнал |
• аналоговый 4-20мА+ HART; • два аналоговых 4-20мА и HART по первому аналоговому выходу; • цифровой по интерфейсу RS-485; • PROFIBUS PA; иной - по запросу |
Отправьте запрос — мы ответим в течение 24 часов
Скачать техническое описание PDF Скачать чертежи ТЭКФЛЕКС
Скачать опросный лист Скачать презентацию ТЭКФЛЕКС Руководство по эксплуатации ТЭКФЛЕКС Инструкция по настройке ТЭКФЛЕКС
Скачать программу-конфигуратор ТЭКФЛЕКС 2.0.2.19 (для прошивок версии до 1.2.5.49) Скачать программу-конфигуратор ТЭКФЛЕКС 2.0.3.1 (для прошивок версии начиная с 1.2.5.50) Методика поверки ТЭКФЛЕКС Описание типа ТЭКФЛЕКС Сертификат об утверждении типа средств измерений Республики Беларусь
Запись в Госреестре об утверждении типа средств измерений Принцип работы
Волноводный радарный уровнемер предназначен для непрерывного изменения уровня широкого спектра веществ: жидкостей любой плотности, сыпучих или пульпы. При этом, единственным ограничивающим фактором для применения прибора данного типа является диэлектрическая проницаемость измеряемой среды (не ниже 1,4). Действие волноводного радарного уровнемера основано на технологии рефлектометрии - TDR. Излучатель генерирует электромагнитный импульс, который направляется со скоростью света по волноводу. Достигнув поверхности, диэлектрическая проницаемость которая отличается от газовоздушной смеси расположенной над измеряемой средой (или раздела фаз между двумя жидкостями, с различной диэлектрической проницаемостью) импульс частично отражается и отправляется в противоположную сторону к приёмнику. По интервалу времени между отправкой сигнала и приёмом отраженного импульса, в соответствии с алгоритмом, вычисляется уровень измеряемого вещества. Рефлекс-радарный уровнемер TDR оснащается блоком электроники, который проводит вычисления, а также контролирует отправку и приём импульса с учетом дополнительных параметров, таких как температура, плотность, давление, диэлектрическая постоянная и ряд других факторов.
ВАЖНО! Рефлекс-радарные уровнемеры TDR ТЭК-СИСТЕМС могут осуществлять измерения уровня границы раздела двух жидких сред, при условии, что они характеризуются разными параметрами диэлектрической проницаемости.
Особенности конструкции

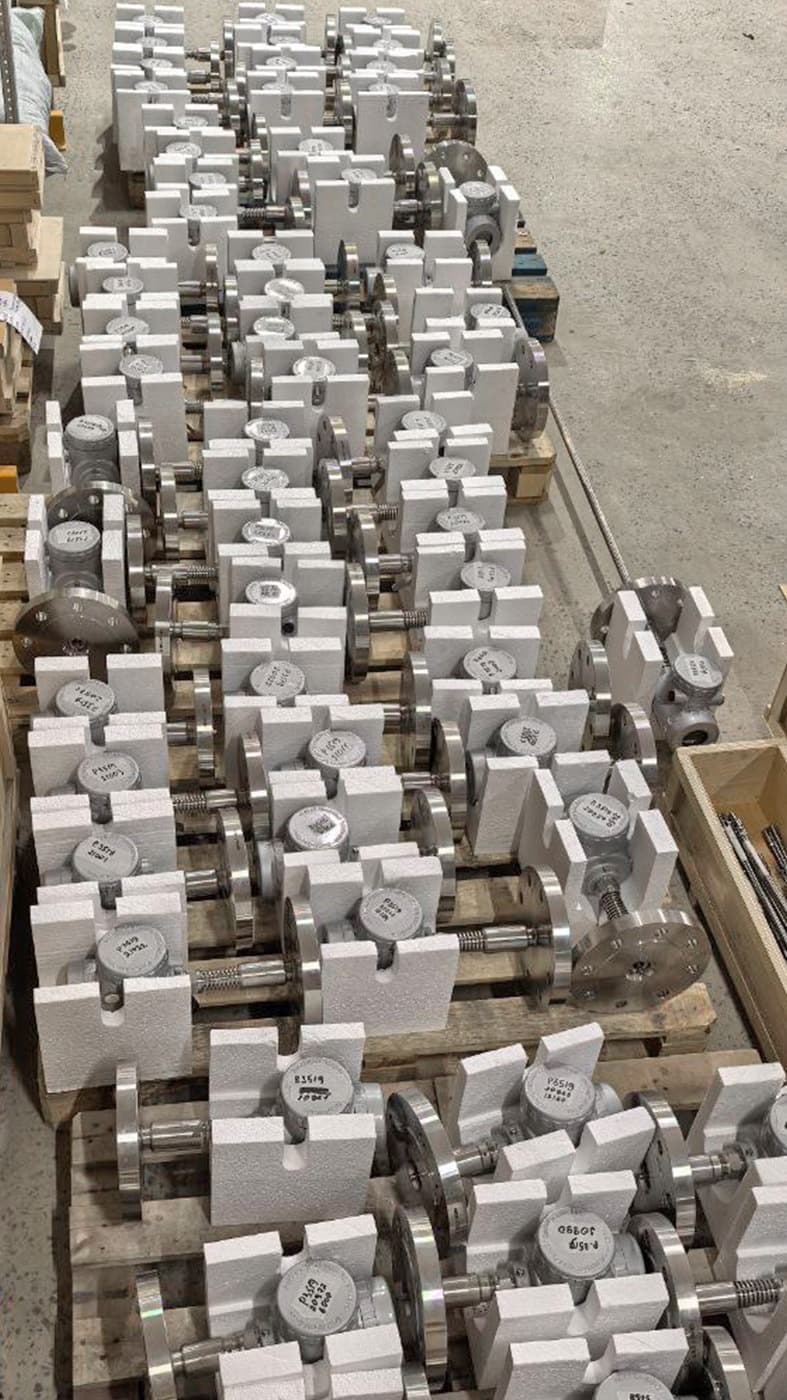

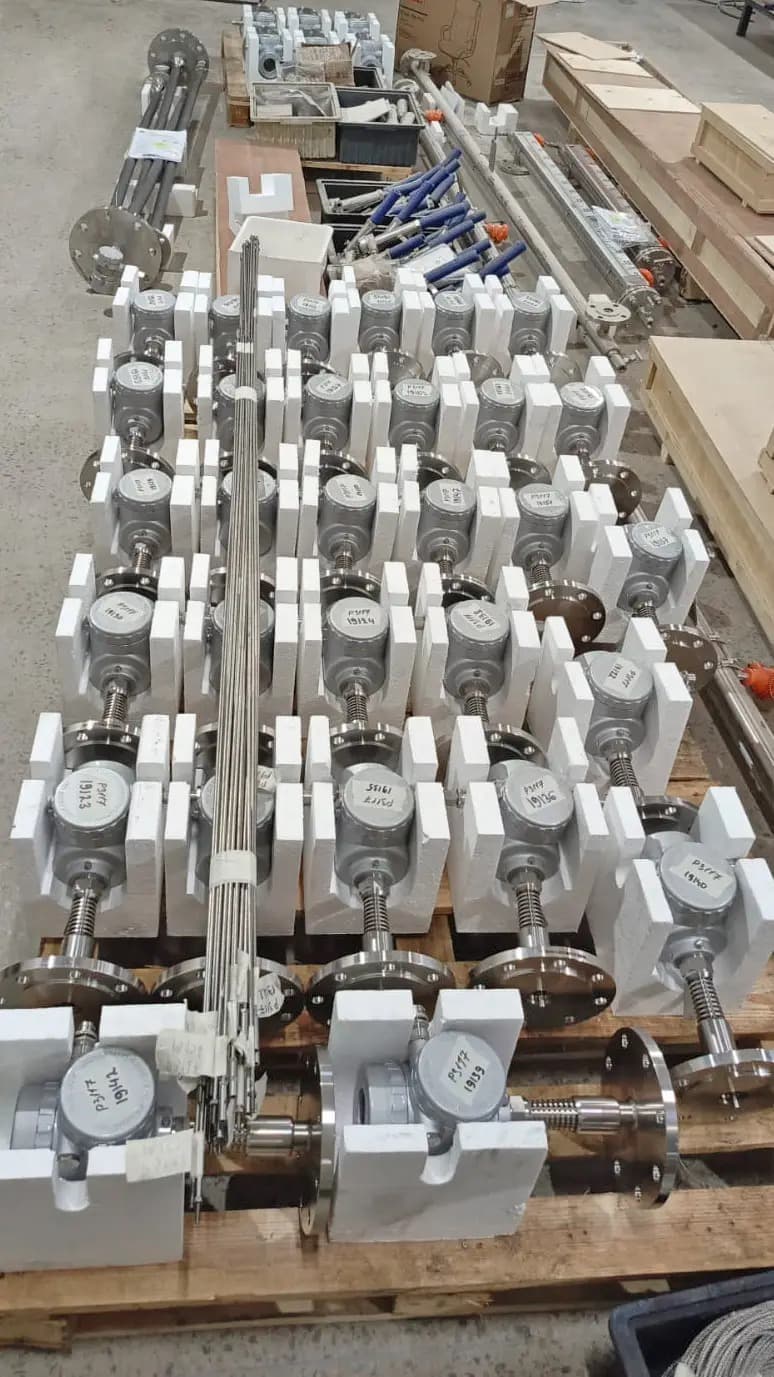

Конструкция рефлекс-радарных уровнемеров TDR ТЭКФЛЕКС представляет собой моноблок, состоящий из следующих элементов:
- Блок электроники – включает генератор сигнала и платы обработки, осуществляющие вычисления и формирование выходных сигналов. Размещается в высокопрочном алюминиевом корпусе, для изготовления которого используется анодированный алюминий устойчивый к внешним воздействиям.
- Волновод – исполнительное устройство, посредством которого осуществляется определение уровня измеряемой среды. В зависимости от модели уровнемера TDR может иметь разные материалы изготовления и техническую реализацию:
- коаксиальный;
- тросовый;
- стержневой – двойной или одинарный.
Выбор материала изготовления зонда зависит от параметров измеряемой среды, а от его длины напрямую зависит рабочий диапазон измерения. Класс защиты корпуса IP66/67, при необходимости может быть предложена модель с классом защиты IP68.
Волноводный радарный уровнемер всегда комплектуется дисплеем для отображения текущих параметров измерения и настройки дисплея. Для быстрого и удобного снятия показаний крышка корпуса, где размещается электронный блок, оснащается прозрачным окном, а управляющие кнопки являются оптическими, что позволяет работать с индикатором не снимая крышки. Крышка крепится к корпусу через резьбовое соединение и для предотвращения попадания внутрь пыли и влаги дополнительно комплектуется резиновым сальником. Аналогично, при помощи кабельного ввода герметизируется место вывода измерительного кабеля из корпуса. В случае необходимости замера уровня высокотемпературных сред рефлекс-радарный уровнемер TDR может дополнительно оснащаться специальным изолятором с устройством теплоотвода.
Функциональные возможности
Волноводные радарные уровнемеры ТЭКФЛЕКС имеют целый ряд эксплуатационных характеристик, которые делают их применение более предпочтительным по сравнению с другими типа уровнемеров с аналогичными заявленными возможностями.
Из наиболее значимых отличительных особенностей специалисты отмечают обеспечение непрерывности процесса измерения независимо от изменения химических и физико-механических характеристик среды: образование конденсата, паров, вакуума, перепады давления и температуры, изменение электропроводности или диэлектрических свойств.
Однако существуют другие не менее важные преимущества, на которые стоит обратить внимание:
- широкий диапазон параметров измеряемой среды: давления, температуры;
- обеспечение высокой точности измерений в широком спектре измеряемых сред благодаря надежному принципу действия;
- простой процесс установки, запуска и получения информации.

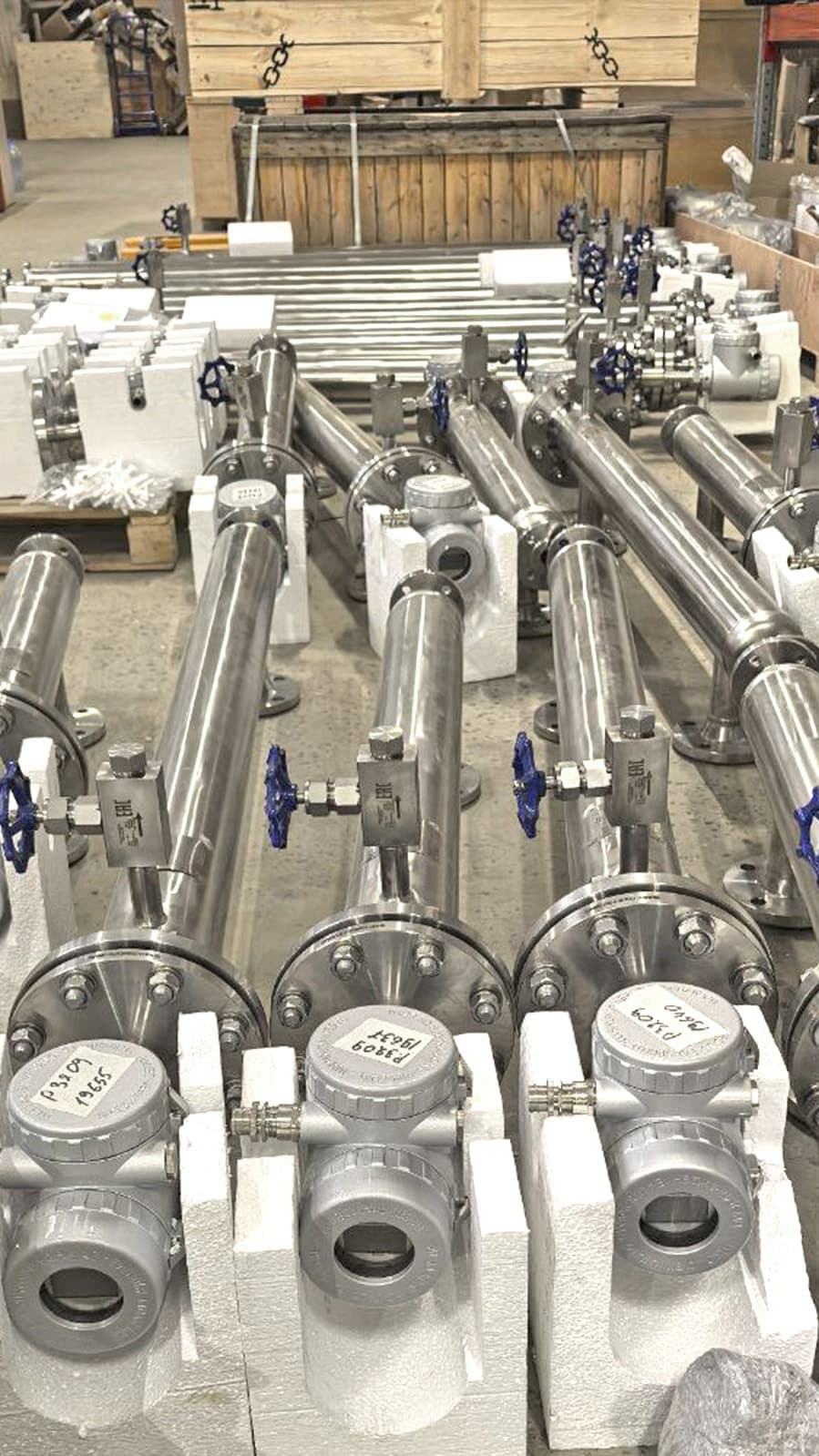

Уровнемер TDR может иметь различные варианты исполнения, в том числе для использования на кораблях, ОАЭ и проч.
Область применения
Благодаря уникальным эксплуатационным характеристикам уровнемер TDR ТЭКФЛЕКС может использоваться в различных отраслях:
- в промышленности: нефтегазовой химической, атомной, металлургической, горно-обогатительной и пищевой;
- на транспорте: в речных и морских сухогрузах, нефтеналивных танкерах, химовозах и т.п.;
- в жилищно-коммунальном и сельском хозяйстве;
- на морских буровых платформах и проч.
Основные технические параметры
Волноводный радарный уровнемер ТЭКФЛЕКС в зависимости от модели может иметь диапазон измерений до 6 000 мм. при использовании коаксиальных или стержневых зондов и до 24 м. при использовании тросовых зондов. Если уровнемер TDR планируется использовать для замера уровня сыпучих материалов, то при использовании моделей со стержневым или тросовым зондом максимальный размер гранул не должен превышать 5 мм. Уровнемер микроволновой рефлекс радарный осуществляет передачу информации как через аналоговые выходные сигналы 4-20мА (в том числе с поддержкой протокола HART), так и через внешний интерфейс стандарта RS-485 с использованием протокола связи ModBus RTU, а также опционально для заказа доступны электронные блоки с выходными сигналами Profibus PA.| Принцип измерения | волноводный радарный |
| Диапазон измерений |
• до 12 000 мм (стержневой и коаксиальный зонды); • до 24 000 мм (тросовый зонд) |
| Максимальное рабочее давление | 1,6; 2,5; 4,0; 6,3; 10; 16; 25; 35 МПа |
| Температура контролируемой среды |
• от -60 до + 160°С; • от -100 до +250°С; • от -200 до +450°С |
| Предельная допускаемая основная абсолютная погрешность измерения | ±3 мм (МПИ 1 год); ±3,5 мм (МПИ 3 года) ±5 мм (МПИ 3 года); ±10 мм (МПИ 3 года) |
| Выходной сигнал |
• аналоговый 4-20мА+ HART; • два аналоговых 4-20мА и HART по первому аналоговому выходу; • цифровой по интерфейсу RS-485; • PROFIBUS PA; иной - по запросу |
| Напряжение питания | 18…36 В |
| Степень защиты по ГОСТ 14254 |
• IP66/67; • IP68 – по запросу |
| Исполнение по взрывозащите |
• без взрывозащиты; • 0Ex ia IIC T6 Ga; • 1Ex db IIC T6 Gb |
| Подключение к процессу |
• резьба; • накидная гайка; • фланец; • иное - по запросу |
| Материал корпуса |
• алюминий анодированный или окрашенный; • нержавеющая сталь - по запросу |
| Типы зондов |
• стержень (в том числе составной) диаметром 6-12 мм (от 300 до 12000 мм); • трос (от 500 до 24 000 мм); • коаксиальный (в том числе составной) диаметром наружной оболочки 22 мм (от 300 до 12000 мм); • иной - по запросу |
| Климатическое исполнение |
• ОМ; • УХЛ; • О; • Т |
| Температура окружающей среды | -50…+80°С |
| Категория размещения по ГОСТ 15150-69 | 1, 2, 3, 4 тип атмосферы III |
| Наработка на отказ | не менее 100 000 ч |
| Срок службы | не менее 25 лет |
| Гарантийный срок эксплуатации |
• 24 месяцев; • до 60 месяцев (расширенный) |
| Межповерочный интервал |
• 1 год для уровнемеров с предельной погрешностью: не более ±3 мм; • 3 года для уровнемеров с предельной погрешностью: не более ±3,5 мм; ±5 мм; ±10 мм |
Габаритные размеры
|
|
Тросовый чувствительный элемент |
Стержневой чувствительный элемент |
Коаксиальный чувствительный элемент |
||||||
|---|---|---|---|---|---|---|---|---|---|
|
Резьбовое присоединение |
Давление до 16 МПа; температура до 160 °С |
Давление до 16 МПа; температура до 250 °С |
Давление до 25 МПа; температура до 450 °С |
Давление до 16 МПа; температура до 160 °С |
Давление до 16 МПа; температура до 250 °С |
Давление до 25 МПа; температура до 450 °С |
Давление до 16 МПа; температура до 160 °С |
Давление до 16 МПа; температура до 250 °С |
Давление до 25 МПа; температура до 450 °С |
|
|
|
|
|
|
|
|
|
|
|
Фланцевое присоединение |
|
|
|
|
|
|
|
|
|
Зоны ненормированной и повышенной погрешности
|
|
Коаксиальный чувствительный элемент |
Тросовый и стержневой чувствительный элемент |
|---|---|---|
|
Измеряемая среда проводящая (в области L2 и L3 погрешность не нормируется) |
L2 = 80 мм
|
L2 = 100 мм
|
|
Измеряемая среда диэлектрик (в области L2 и L3 погрешность не нормируется) |
L2 = 80 мм; L3 = 50 мм.
|
L2 = 100 мм; L3 = 50 мм
|
Пример рефлектограммы
Центраторы для ТЭКФЛЕКС
|
|
|
| Диск центрирующий | Диск центрирующий поджимной | Стопор-крепёж |
|---|---|---|
|
|
|
| Звёздочка универсальная | Звёздочка стандартная | Звёздочка разрезная под размер |
| Диаметр чувствительного элемента, мм | Общий диаметр изделия, мм | Материал изготовления | Температурное исполнение | |
|---|---|---|---|---|
| Диск центрирующий | 3…16 | 40, 50, 65, 70, 74, 80, 90, 100 | PTFE, керамика | До +450°C |
| Диск центрирующий поджимной | 3…16 | 20, 30, 40, 45, 50, 65, 80, 100 | PTFE | До +200°C |
| Стопор-крепёж | 3…12 | 4, 6, 8, 10, 12, 16, 17, 19, 22 | PTFE | До +200°C |
| Звёздочка универсальная | 3…12 | 30, 50, 80, 100, 150 | PEEK | До +260°C |
| Звёздочка стандартная | 3…12 | 30, 50, 80, 100, 150 | PTFE, керамика | До +260°C |
| Звёздочка разрезная под размер | 3…12 | 30, 50, 80, 100, 150 | PTFE, керамика | До +260°C |
